JRA標準型氣液增壓缸
- 作動方式：雙動
作動條件：4~7kg/cm2壓縮空氣
液壓抗磨油：VG68#抗磨液壓油
工作溫度：0~60℃
操作速度：50~400mm/s
油缸耐壓：300kg/cm2
氣缸耐壓：12kg/cm2
預壓行程公差：+1.00mm 0.00mm
力行程公差：+0.20mm 0.00mm
工作頻率：25~45次/min(與行程長短成反比)
高壓出力：1~100噸
玖容廠家直銷，2年免費保修，非標定制！
JRA標準型氣液增壓缸又叫通用型氣液增壓缸，標準型結構，高性價比，是所有氣液增壓缸產品中銷量最大的一款產品，玖容增壓缸產品廠家2年免費質保，歡迎選購。
標準型氣液增壓缸采用進口日本NOK氣封，英國HALLITE油封，臺灣內電油缸，內壁光潔度及同心度好，是普通無縫管所不能達到的精度，不生銹。出力大，速度快，傳動穩定，獨特軟著陸不損模具，低噪音，功耗小效率高，節能環保無油壓系統升溫困擾。

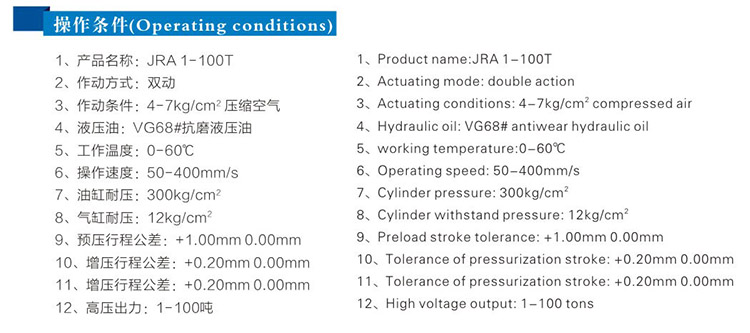

【標準型氣液增壓缸操作條件】：
咨詢熱線：400-833-2669
【標準型氣液增壓缸工作原理】：
氣液增壓缸是將一油壓缸與增壓器作一體式相結合，利用增壓器的大小不同受壓截面面積之比，以及帕斯卡能源守衡原理而工作。因為壓力不變，當受壓面積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果，以預壓式增壓缸為例：當工作氣壓壓在液壓油（或活塞）表面時，液壓油會壓縮空氣作用而流向預壓行程腔，此時液壓油會迅速推動式件作位移，當工作位移遇到阻力大于氣壓壓力時缸則停止動作，此時，增壓缸的增壓腔因為電信號（或氣動信號）動作，開始增壓從而達到成型產品的目的。
【標準型氣液增壓缸產品特點】：
●整體結構簡單緊湊：與普通氣缸及液壓站相比，自身體積比它們小50%以上，無泄漏無噪音無油壓升溫困擾。
●易安裝易操作易維護：安裝方法可按照對應的氣路連接圖進行，只需要兩個電磁閥控制，操作維護簡便。
●速度快傳動穩定：出力大速度快且較氣壓傳動穩定，動作速度較液壓傳動快。
●高效率節能環保：持續加壓或停止動作時，不必像純液壓系統那樣，馬達需持續運轉，故可節省能源，且動力來源方便易取，實際能耗相當于油壓系統10%~30%。
●高性價比使用壽命長：設備單價較油壓系統低廉，正常使用的情況下壽命可長達5年以上。
●用途廣泛：在擠壓、彎曲、沖孔、熔接、成型、鉚合、鍛壓、修毛邊、裝配、打印、電子元件鉚接等等場合得到廣泛應用。
●安裝方式：正裝（垂直安裝，前軸向下出力）。
●可接受特殊規格定制：（需提供總行程、高壓力行程、出力噸位等要求）。

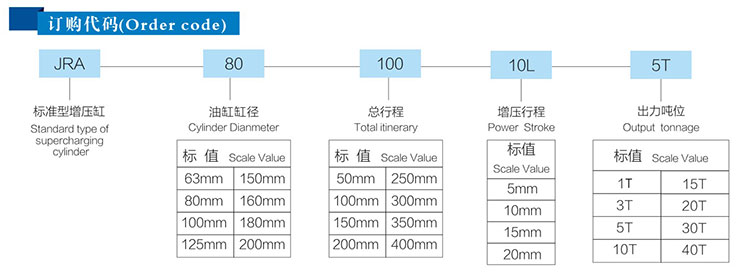

【標準型氣液增壓缸訂購代碼】：

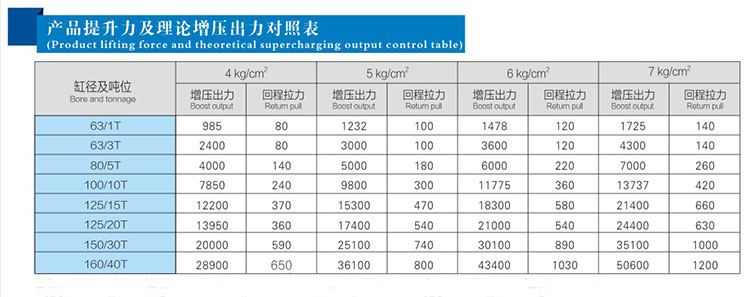

【標準型氣液增壓缸提升力及理論出力對照表】：

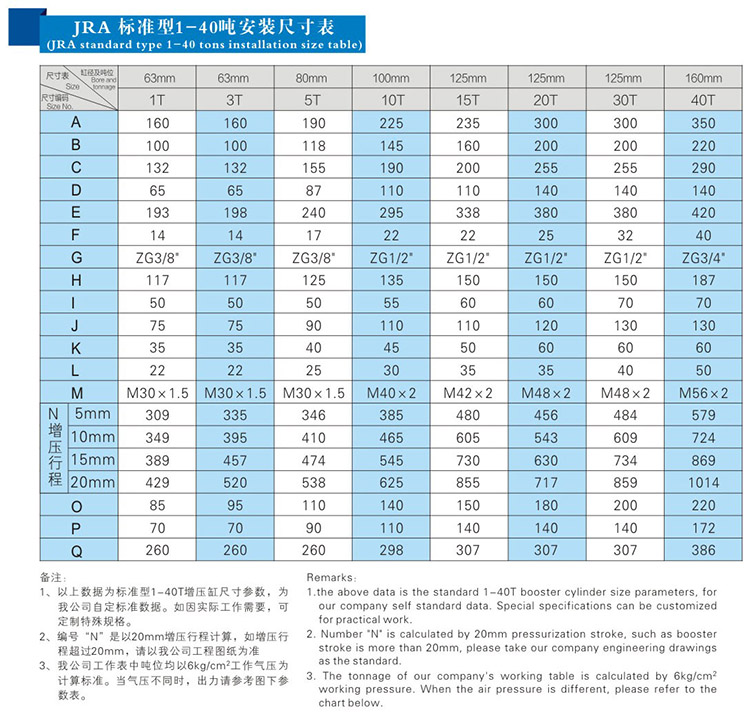

【標準型氣液增壓缸1~40噸安裝尺寸表】：

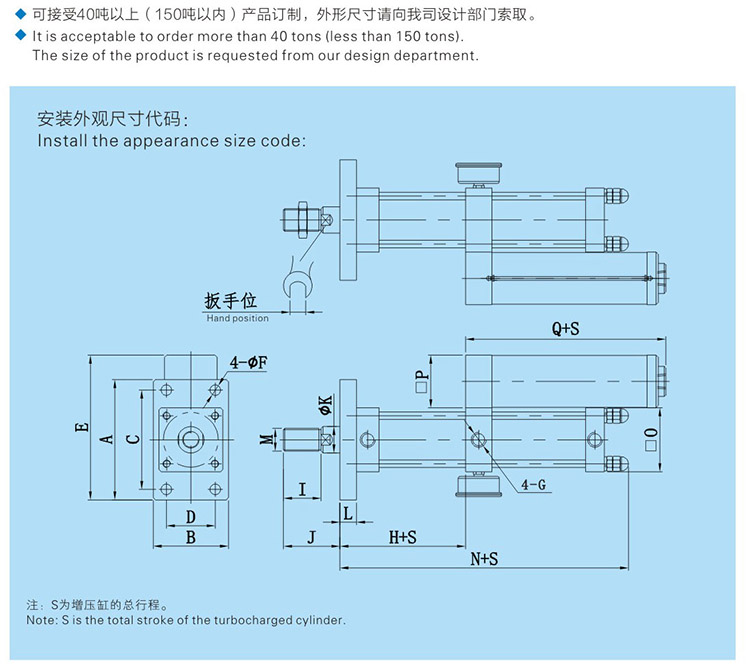

【標準型氣液增壓缸設計圖】：
注：此通用型氣液增壓缸設計圖僅僅是舉例，因為不同規格產品外形尺寸有所差異，具體設計圖會在下單時由我司技術給出。玖容氣動液壓設備廠家，到目前為止，已為3000多家企業進行了針對性的產品定制服務，服務過上萬家客戶，歡迎廣大新老客戶選型報價：400-833-2669。

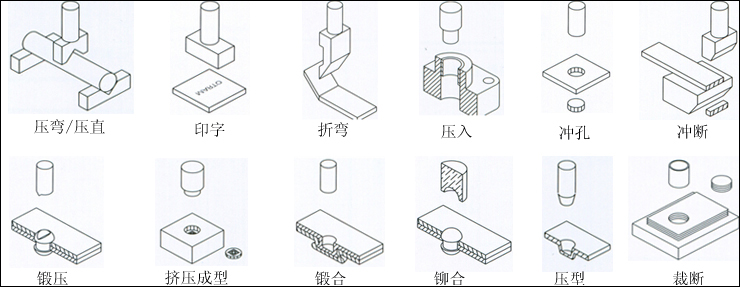

【氣液增壓缸產品應用】：
氣液增壓缸可用于沖孔，裁斷，裝配，型材碰焊，鉚壓鉚合，鉚接鍛壓，折彎型材，擠壓成型，壓平校直，壓印標記，塑料熔接，修毛邊等；在電聲設備，燙金機械，高周波機械，熱壓成型機械，低壓注膠設備，鋰電池設備，工程設備，電子產品，吹瓶機械，紙杯設備，印刷機械，塑料機械，橡膠機械，壓力機械，冶金機械，軸承機械，塑膠機械，服裝機械，鉚接機械，鞋機機械，制袋機械，制藥機械，非標自動化設備等等行業中得到廣泛應用。

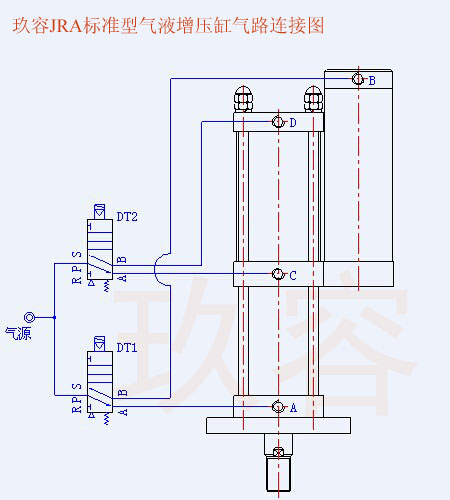

【標準型氣液增壓缸氣路連接圖】：
此通用型氣液增壓缸動作順序如下：
1、當電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
2、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
3、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
4、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，此時一個動作循環完成。
【氣液增壓缸使用維護注意事項】：
1.氣液增壓缸接入氣路前，敬請先將管路及元件內的灰塵等雜物清除，以免降低增壓缸的使用壽命。
2.正常氣壓范圍內使用缸在正常使用時工作氣壓必須要按照檢驗報告中規定的工作氣壓范圍內工作，不得超過規定的工作壓力。
3.注意增壓缸的工作環境缸在設計時工作環境內的溫度已定，若因工作需要變換工作環境超過溫度需與增壓缸技術相關人員聯系處。 由于缸中的部分元件為鐵質，所以請不要將其置于工況環境特為復雜的環境內使用(如有化學物質的接觸環境)，另請在缸前端加裝有效的空氣處理元件(三點組合)并接時加油潤滑及排水處理。
4.不可擅改加其它液壓油增壓缸在設計時所選用的液壓油價質為VG68#抗磨液壓油，不可撤擅自改用其它液體介質(如機油.水等)。
5.一定要按程序操作動作程序一定要按照氣路配裝圖的動作程序工作即預壓動作-增壓動作增壓釋壓-預壓復位。
